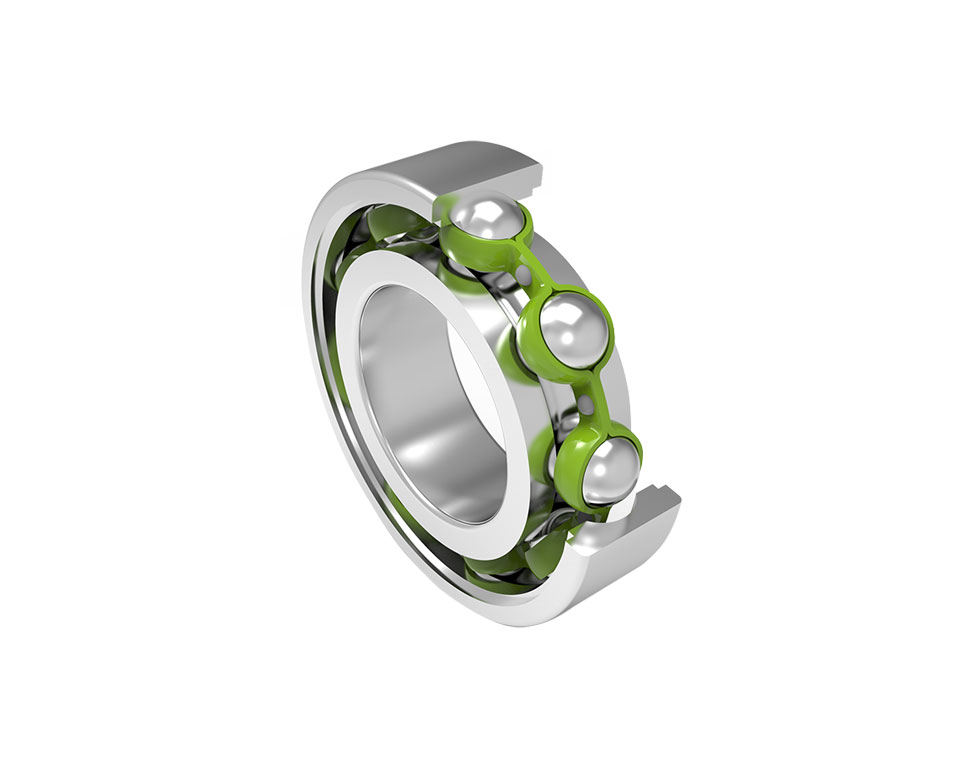

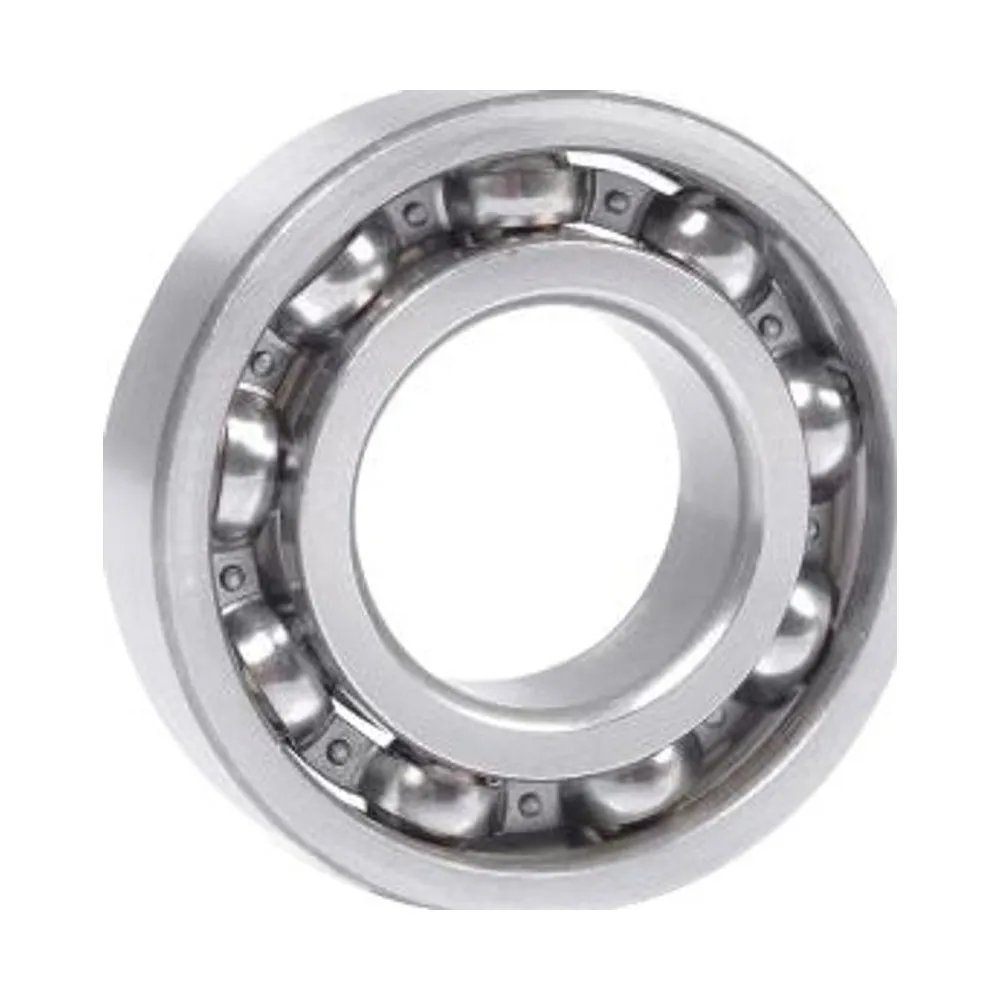

Einreihige Baureihen:
von 60 bis 6096
von 62 bis 6256
von 63 bis 6344
von 61800 bis 61896
von 61900 bis 61996
MR-Reihe
zöllige Abmessungen

Zweireihige Baureihen:
von 4200 bis 4220

Mit versch. Dichtungen:
2RS / 1RS (Gummi)
2Z / 1Z (Blech)
2RSL / RSL (Kontaktarm)
auf Wunsch aus Sondermaterial

Befettung:
Über die Standardbefettung hinaus, können
wir alle Wälzlager mit Ihrer Wunschbefettung
ausstatten.

MR-..-offen
Miniaturrillenkugellager,
ohne Abdichtung

MR-..-2RS oder 2Z
Miniaturrillenkugellager,
mit Abdichtungen

SMR-...-offen, 2RS oder 2Z
Edelstahlminiaturrillenkugellager,
mit Abdichtungen

MF-..-offen
Miniaturflanschrillenkugellager,
ohne Abdichtung oder in offener Version,
mit Flansch am Außenring

MF-..-2RS oder 2Z
Miniaturflanschrillenkugellager,
mit Abdichtungen,
mit Flansch am Außenring

SMF-...-offen, 2RS oder 2Z
Edelstahl-Miniaturflanschrillenkugellager,
mit Abdichtung oder in offener Version,
mit Flansch am Außenring

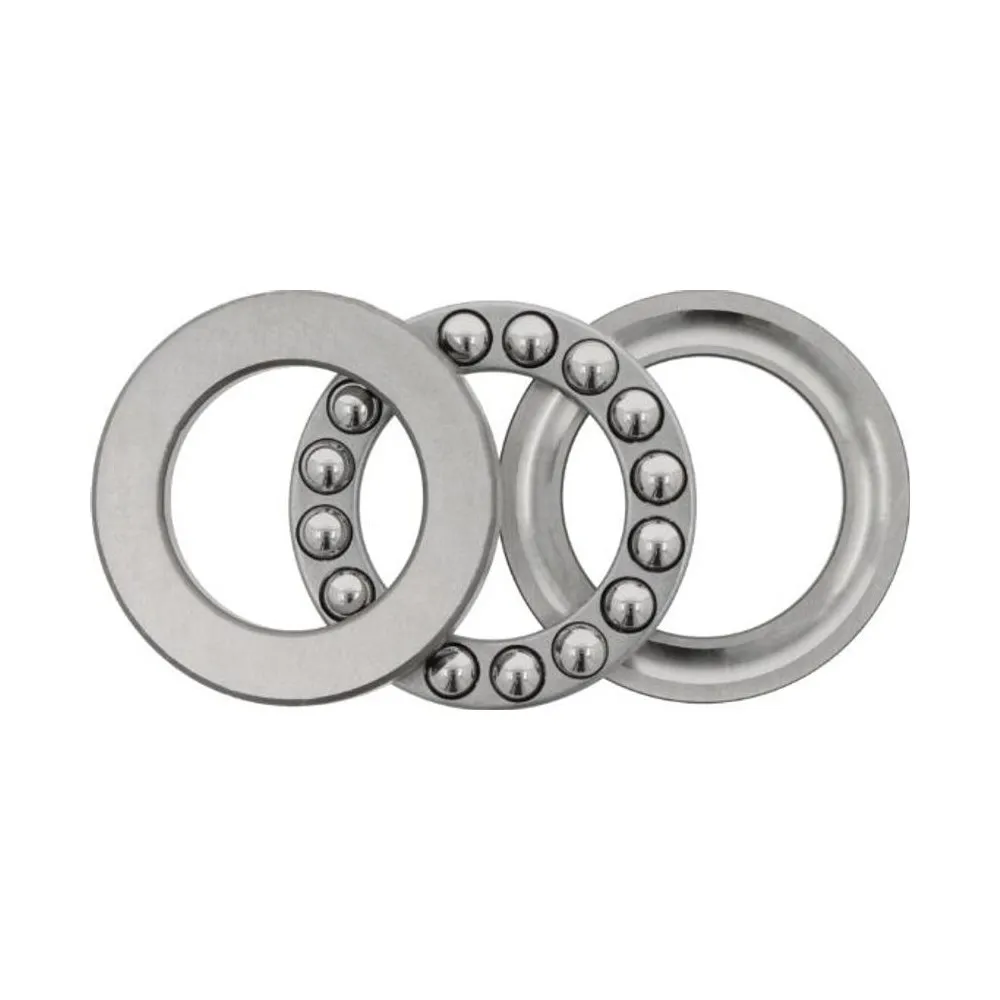

Einseitig wirkende axial Rillenkugellager:
von 51100 bis 51196
von 51200 bis 51276
von 53201 bis 53228
von 53306 bis 53324

Zweiseitig wirkende axial Rillenkugellager:
von 52202 bis 52236
von 52305 bis 52320
von 54306 bis 54420

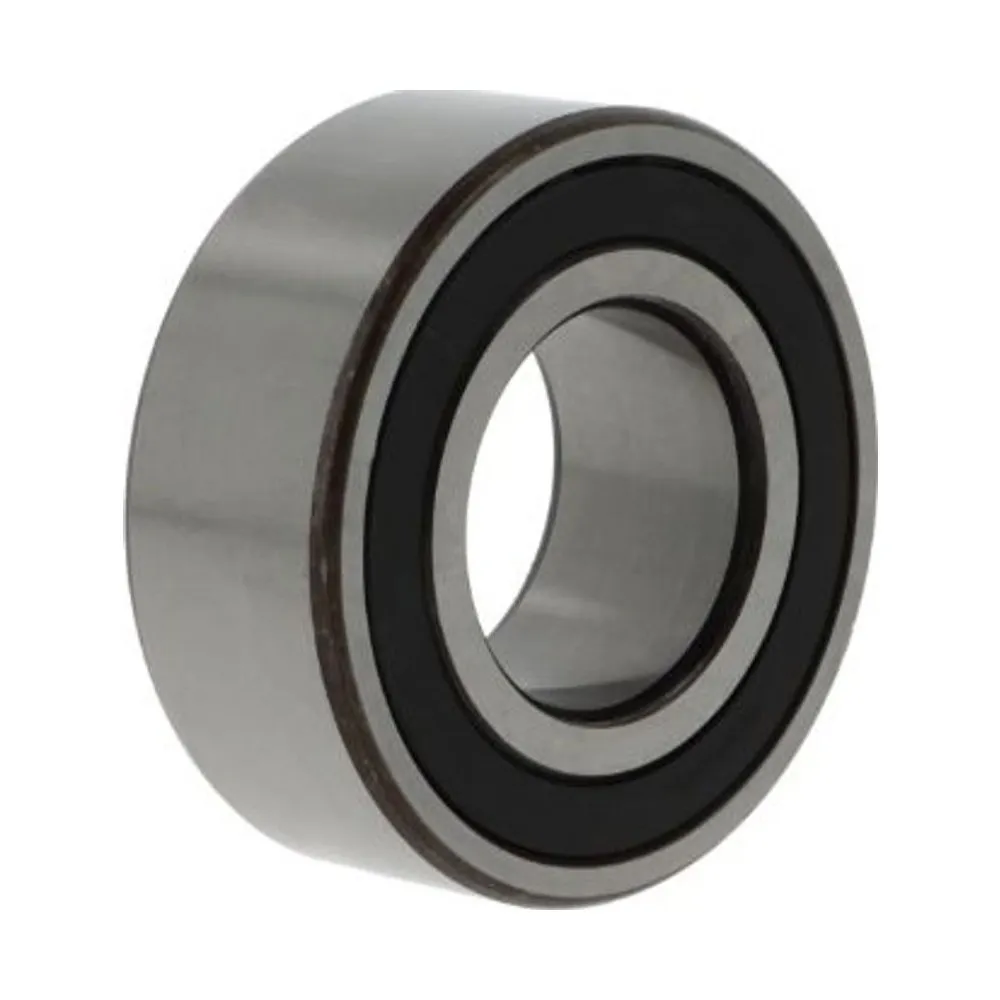

Baureihen:
7200-7248
7300-7340

auch in abgedichteter Ausführung erhältlich.

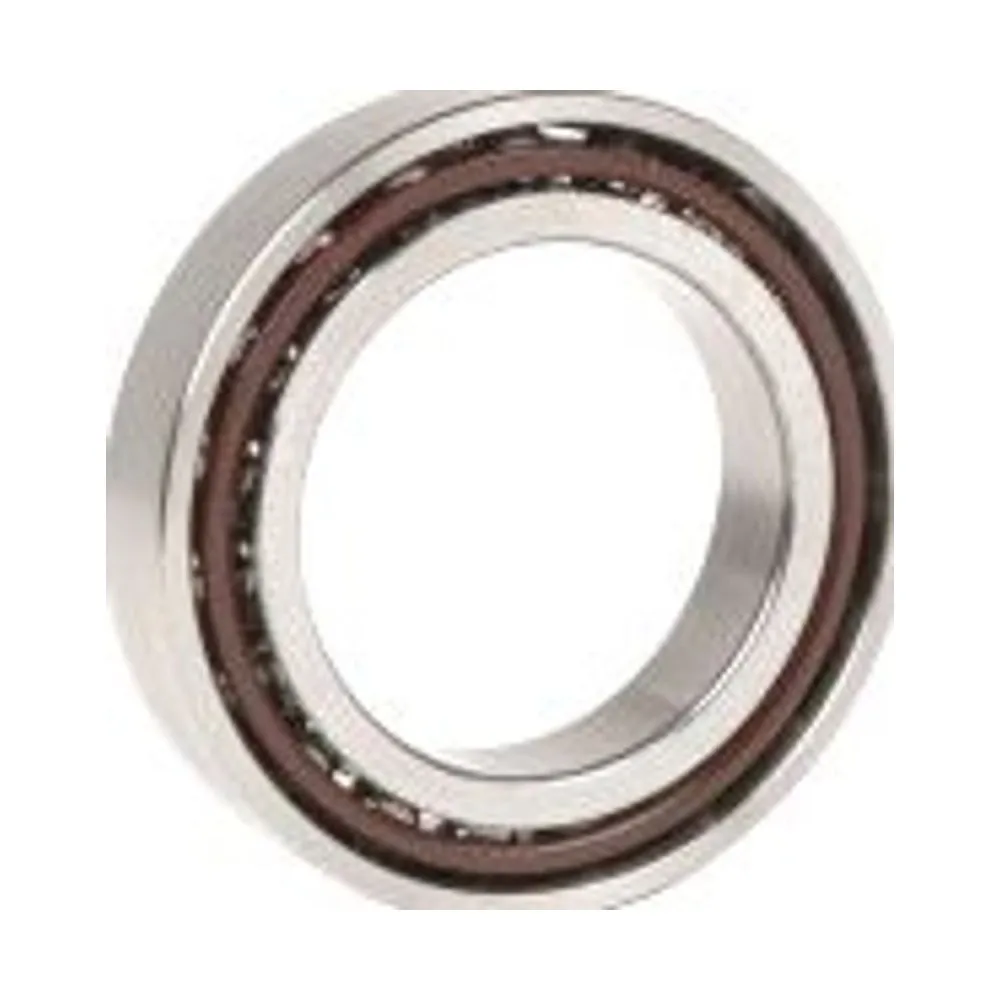

Baureihen:
B-7000 bis B-7048
B-7200 bis B-7244
B-71900 bis B-71960

in verschiedenen Ausführungen z.B.:
E.TP4S.UL (E Druckwinkel)
C.TP4S.UL (C Druckwinkel)
E.2RSD.TP4S.UL (Abgedichtete Version, E-Druckwinkel)
C.2RSD.TP4S.UL (Abgedichtete Version, C-Druckwinkel)
CDGA/P4
ACDGA/P4

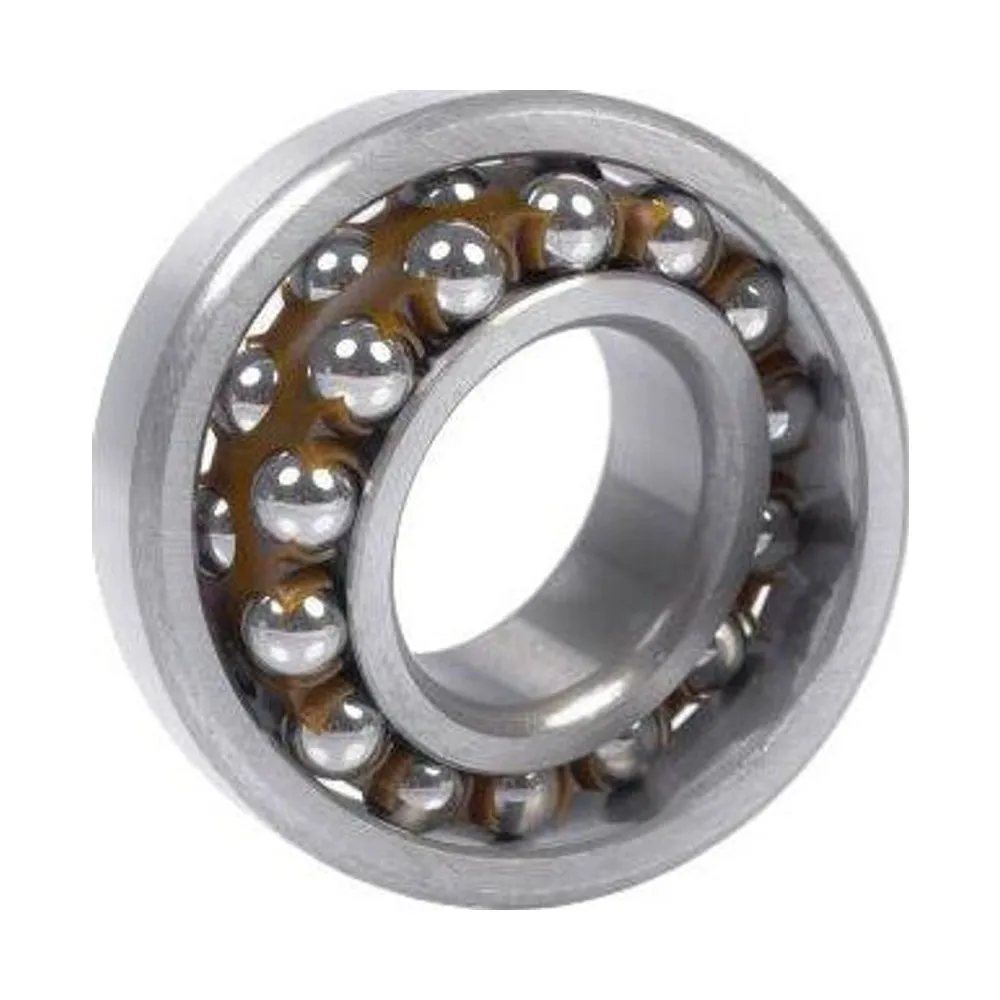

Baureihen:
Von 1200 bis 1222
Von 2200 bis 2222

In zylindrich und konisch (-K) lieferbar.

In abgedichteter Ausführung (-2RS) lieferbar.

Baureihen:
BTW
BTM
ZKLF
ZKLN
7602...-TVP
7603...-TVP
BSB-...
ZKLR-...
ZKLFA-...
DKLFA-...

Baureihen:

Baureihen:
CSK, Wälzlagerfreilauf mit Abmessungen der 62er Kugellagergröße
CSK-2RS, Freilauf mit beidseitiger Gummiabdichtung
CSK-P, mit Passfedernut am Innenring
CSK-PP, mit Passfedernut am Innen- und Außenring

Standard-Typen:
SS-6000 bis SS-6055
SS-6200 bis SS-6255
SS-6300 bis SS-6355

In Abdichtungsvarianten

2RS (beidseitige Gummidichtung)
1RS (einseitige Gummidichtung)
2Z (beidseitige Blechabdeckung)
1Z (einseitige Blechabdeckung)
Sonderdichtungsvarianten auf Anfrage
wie z.B. Teflon- oder Vitondichtung

Pendelkugellager aus Niro-Stahl.

Axialrillenkugellager aus Niro-Stahl.

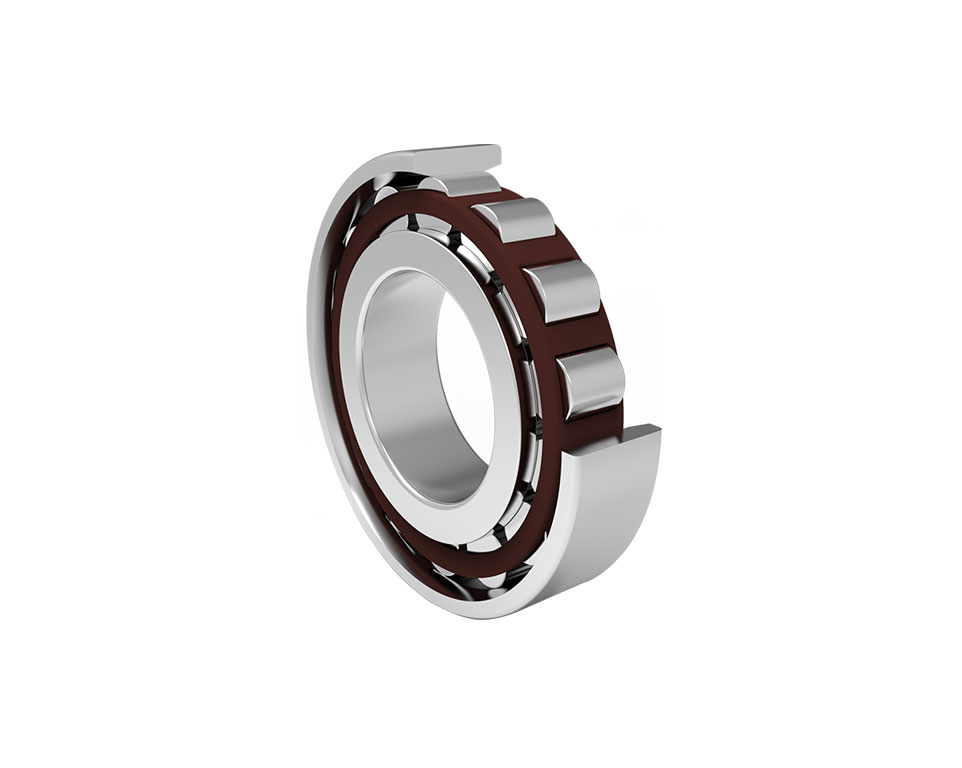

NU - Ausführung:
beidseitig verschiebarer Innenring
NU-202 bis NU-264

NJ - Ausführung:
einseitig verschiebbarer Innenring
NJ-202 bis NJ-1076

NUP - Ausführung:
fixierter Innenring
NUP-203 bis NUP-252

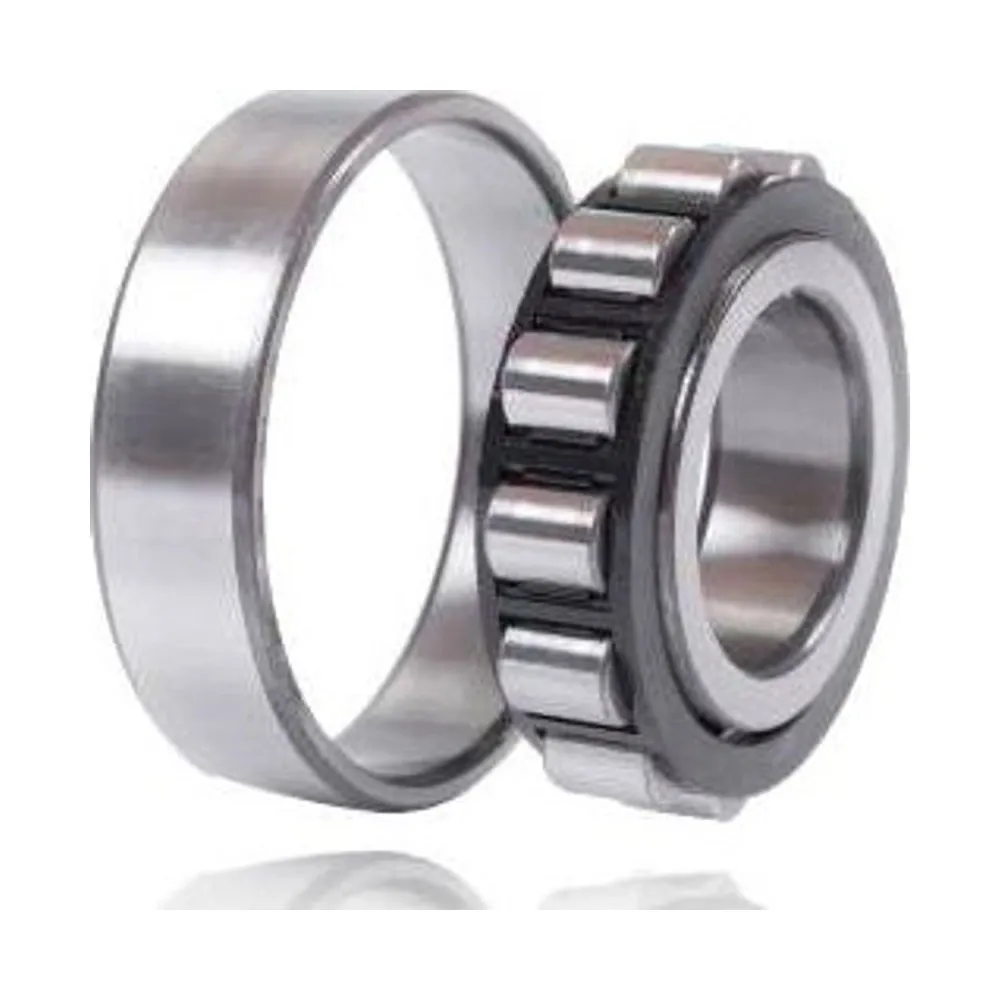

N - Ausführung:
beidseitig verschiebbarer Aussenring
N-203 bis N-334

SL- / NNCF- Ausführung:
vollrollige Zylinderrollenlager

Verfügbare Nachsetzzeichen:

• .ECP (Polyamid-Käfig)
• .E-TVP
• .ECP.C3 (erhöhte Lagerluft)
• .E-TVP.C3
• EM1 (Messing-Käfig)
• EM1A

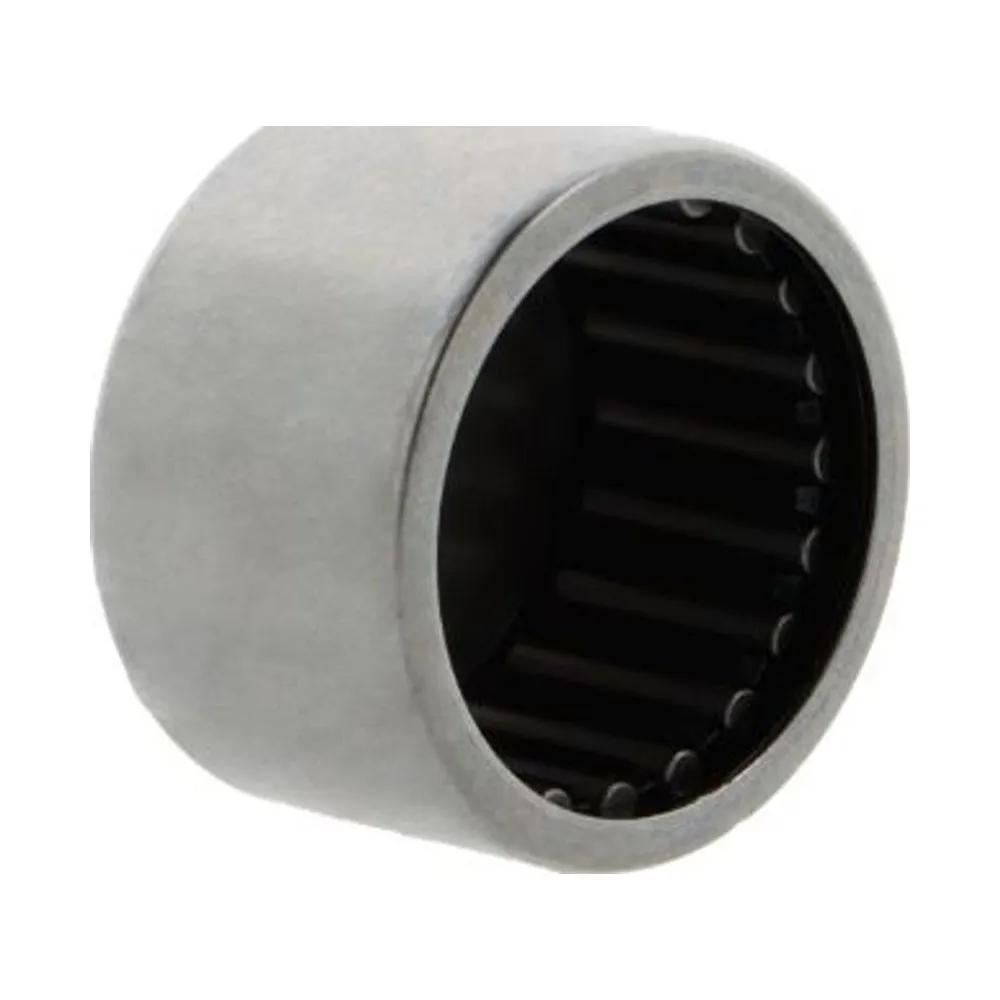

Ausführung: NK
Leichte Baureihe, ohne Innenring, erhältliche Wellen-Ø 5 - 1110 (mm)

Ausführung: NKS
Schwere Baureihe, erhältliche Wellen-Ø 20 - 75 (mm)

Ausführung: RNA-49 ..
49er Baureihe, ohne Innenring, erhältliche Wellen-Ø 14 - 160 (mm)

Ausführung: RNA-48 ..
48er Baureihe, ohne Innenring, erhältliche Wellen-Ø 120 - 415 (mm)

Ausführung: RNA-69 ..
69er Baureihe, ohne Innenring, erhältliche Wellen-Ø 16 - 35 (mm)

Ausführung: NKI
Leichte Baureihe, mit Innenring

Ausführung: NKIS
Schwere Baureihe, mit Innenring

Ausführung: NA-49 ..
49er Baureihe, mit Innenring

Ausführung: NA-48 ..
48er Baureihe, mit Innenring

Ausführung: NA-69 ..
69er Baureihe, mit Innenring

Ausführung: NAO
Nadellager ohne Borde, mit Innenring

Ausführung: RNAO
Nadellager ohne Borde, ohne Innenring

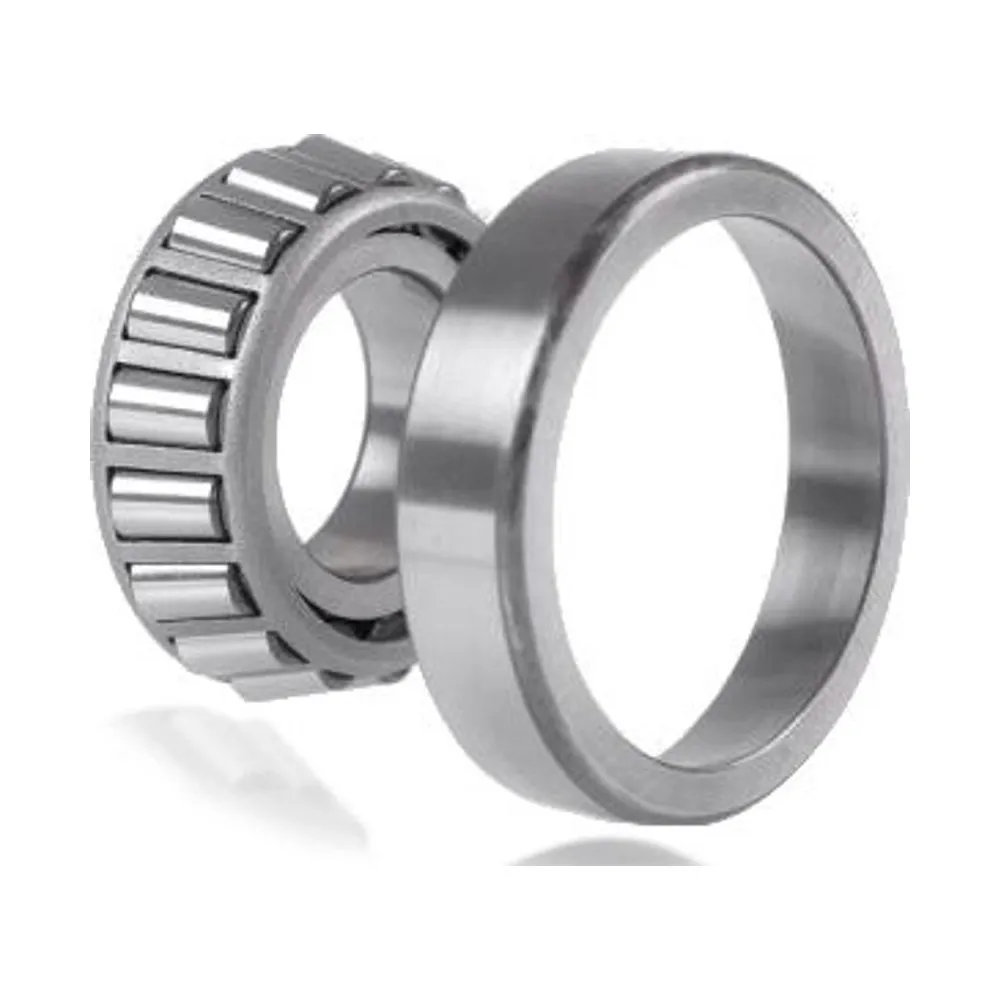

Standard Baureihen:
302 .., Wellen-Ø 15 - 320 (mm)
303 .., Wellen-Ø 15 - 280 (mm)
313 .., Wellen-Ø 20 - 150 (mm)
322 .., Wellen-Ø 17 - 320 (mm)
323 .., Wellen-Ø 17 - 280 (mm)
329 .., Wellen-Ø 20 - 420 (mm)
330 .., Wellen-Ø 25 - 150 (mm)
331 .., Wellen-Ø 40 - 120 (mm)
332 .., Wellen-Ø 25 - 105 (mm)

Integral-Kegelrollenlager, mit Abdichtung:
JKOS -Baureihe, Wellen-Ø 30 - 80 (mm)

Kegelrollenlager in Zollabmessungen:
K-Serie, Wellen-Ø 15,875 - 673,1 (mm)

Kegelrollenlager für den paarweisen Einbau:
302 ..-DF, Wellen-Ø 60 -220 (mm)
303 ..-DF, Wellen-Ø 110 - 150 (mm)
313 ..-DF, Wellen-Ø 40 - 150 (mm)
320 ..-DF, Wellen-Ø 55 - 320 (mm)
322 ..-DF, Wellen-Ø 90 - 260 (mm)
323 ..-DF, Wellen-Ø 105 mm
329 ..-DF, Wellen-Ø 160 - 360 (mm)
330 ..-DF, Wellen-Ø 70 - 150 (mm)
331 ..-DF, Wellen-Ø 65 mm

Standard Pendelrollenlager, zylindrische Bauform:
213 ..-E1, Wellen-Ø 20 -110 (mm)
222 ..-E1, Wellen-Ø 20 - 240 (mm)
222 ..-BEA, Wellen-Ø 240 - 360 (mm)
223 ..-E1, Wellen-Ø 35 - 220 (mm)
223 ..-BEA, Wellen-Ø 220 - 280 (mm)
230 .., Wellen-Ø 630 - 1250 (mm)
230 ..-E1, Wellen-Ø 110 - 300 (mm)
230 ..-E1A, Wellen-Ø 110 - 630 (mm)
231 .., Wellen-Ø 560 - 1000 (mm)
231 ..-E1, Wellen-Ø 90 - 280 (mm)
231 ..-E1A, Wellen-Ø 90 - 560 (mm)
232 ..,, Wellen-Ø 530 - 800 (mm)
232 ..-E1, Wellen-Ø 80 - 240 (mm)
232 ..-E1A, Wellen-Ø 80 - 500 (mm)
238 .., Wellen-Ø 600 - 1180 (mm)
239 .., Wellen-Ø 170 - 1180 (mm)
240 .., Wellen-Ø 670 - 1120 (mm)
240 ..-BE, Wellen-Ø 115 - 300 (mm)
240 ..-BEA, Wellen-Ø 300 - 630 (mm)
241 .., Wellen-Ø 570 - 1000 (mm)
241 ..-BE, Wellen-Ø 105 - 440 (mm)
241 ..-BEA, Wellen-Ø 440 - 560 (mm)
248 .., Wellen-Ø 460 - 1800 (mm)
249 .., Wellen-Ø 670 - 1320 (mm)

Stadard Pendelrollenlager, konische Bauform:
213 ..-E1K, Wellen-Ø 20 - 110 (mm)
222 ..-E1K, Wellen-Ø 25 - 240 (mm)
223 ..-E1K, Wellen-Ø 40 - 220 (mm)
223 ..-BEA-K, Wellen-Ø 240 - 280 (mm)
230.. E1-K, Wellen-Ø 110 - 300 (mm)

Pendelrollenlager für Schwingmaschinen:
223 ..-E1-T41A, Wellen-Ø 40 - 220 (mm)
223 ..-E1-K-T41A, Wellen-Ø 40 - 220 (mm)
233 ..-A-MA-T41A, Wellen-Ø 100 - 200 (mm)

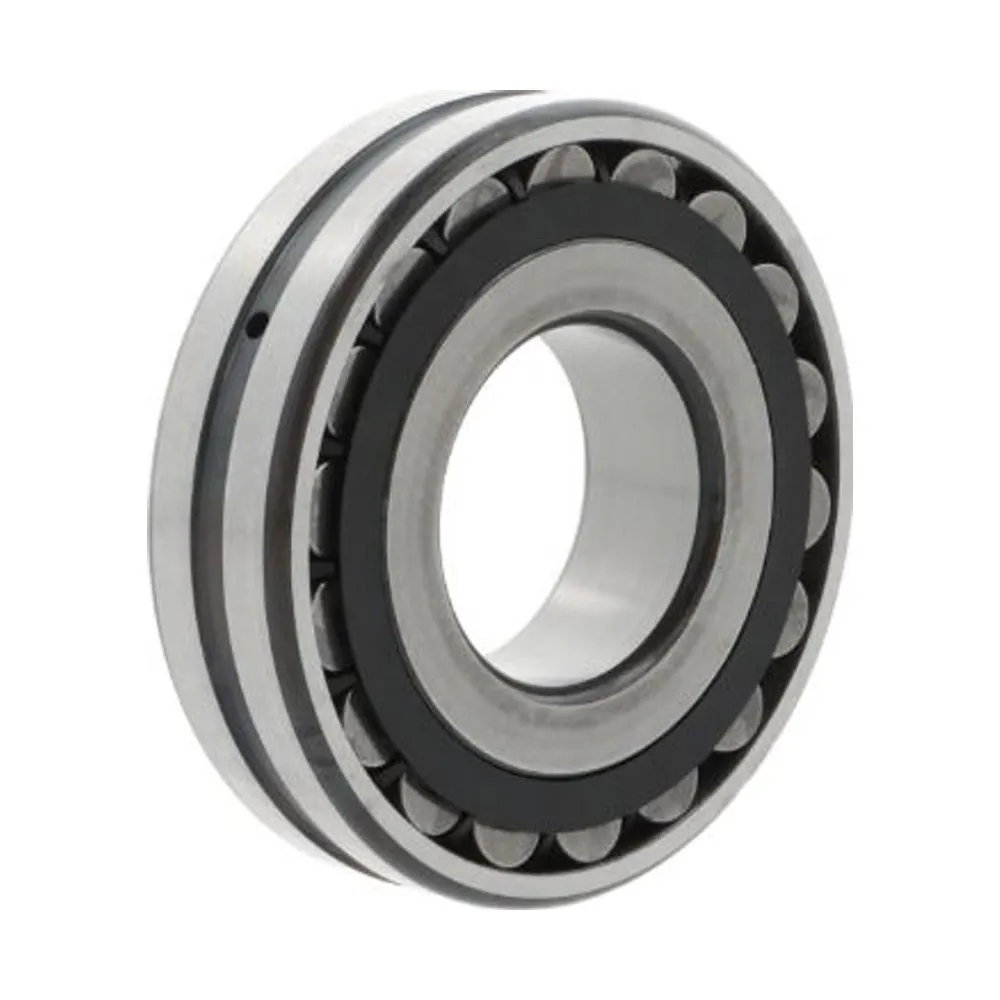

Abgedichtet Pendelrollenlager:
WS222 ..-E1, Wellen-Ø 25 - 130 (mm)
WS222 ..-E1-K, Wellen-Ø 25 - 130 (mm)
WS223 ..E1, Wellen-Ø 40 - 70 (mm)
WS223 ..E1-K, Wellen-Ø 40-70 (mm)
222 ..-2RSR, Wellen-Ø 140 - 160 (mm)
240 ..-BE-2VSR, Wellen-Ø 120 - 200 (mm)

Einseitig wirkende inkl. K811, GS & WS:
811 .., Wellen-Ø 15 - 320 (mm)
812 .., Wellen-Ø 30 - 300 (mm)
893 .., Wellen-Ø 30 - 150 (mm)
894 .., Wellen-Ø 60 - 320 (mm)

Axial-Nadelkränze:
K-811 .., Wellen-Ø 15 - 320 (mm)
K-812 .., Wellen-Ø 30 - 300 (mm)
K-893 .., Wellen-Ø 30 - 150 (mm)
K-894 .., Wellen-Ø 60 - 320 (mm)

Axial-Nadelkränze, in Zollabmessungen:
RCT .., Wellen-Ø 1 5/8" - 9 5/16"
RT6 .., Wellen-Ø 1" - 3 1/2"
RT7 .., Wellen-Ø 2" - 10"
RTL .., Wellen-Ø 7/8" - 3 1/2"
RTW6 .., Wellen-Ø 1" - 3 1/2"
RWCT .., Wellen-Ø 2" - 4 1/2"

Einseitig wirkende Axial-Nadellager:
AXK .., Wellen-Ø: 4 - 160 (mm)
AXW .., Wellen-Ø 10 - 50 (mm)

Axial-Nadellager, in Zollabmessung:
TC .., Wellen-Ø: 1/4" - 4 1/8"

Typische Nachsetzzeichen:
TV / TN = Polyarmid-Käfig

Einseitig wirkende Axial-Kegelrollenlager:
BFS .., Wellen-Ø 177,8 - 292,1 (mm)

Zweiseitig wirkende Axial-Kegelrollenlager:
TDO ..
TDO.1 ..
TDON
TDO/Z
TDOS.1
TDI ..
TDI.1 ..
TDIE ..
TDIT ..
TDIS ..

Einseitig wirkende Axial-Pendelrollenlager:
292 ..-E1, Wellen-Ø: 150 - 1180 (mm)
293 ..-E1, Wellen-Ø: 85 - 1600 (mm)
294 ..-E1, Wellen-Ø: 60 - 1060 (mm)

Stützrollen:
RSTO, ohne Axialführung, Außenring ohne Borde, ohne Innenring
STO, ohne Axialführung, Außenring ohne Borde, mit Innenring
RNA22 ..-2RSR, ohne Axialführung, ohne Innenring, beidseitige RS-Dichtung
NA22 ..-2RSR, ohne Axialführung, mit Innenring, beidseitige RS-Dichtung
NATR.. -PP, mit Axialführung, beidseitige Axialgleitscheibe
NATV ..-PP, vollnadelig, mit Axialführung, beidseitige Spaltdichtung
NATR ..,  mit Axialführung, beidseitige Spaltdichtung
NUTR .., vollrollig, mit Axialführung, beidseitige beidseitige RS-Dichtung
PWTR ..-2RS, vollrollig, mit Axialführung, beidseitige Lippendichtung
PWTR ..-2RS-RR, vollrollig, mit Axialführung, beidseitige Lippendichtung, Rostbeständig
NNTR ..-2ZL, vollrollig, mit Axialführung, mit Mittelbord, beidseitig Deckscheiben

Laufrollen:
LFR ..-2Z, Wellen-Ø 5 - 40 (mm)
LR6 .., Wellen-Ø 4 - 12 (mm)
LR2 .., Wellen-Ø 10 - 45 (mm)
LR50 .., Wellen-Ø 5 - 35 (mm)
LR52 .., Wellen-Ø 10 - 40 (mm)
LR53 .., Wellen-Ø 17 - 40 (mm)
KLR .., Wellen-Ø 8 - 15 (mm)

Wir liefern auch außerhalb der Norm.

Auch nach Ihren speziellen Zeichnungsvorgaben
ist es uns möglich Wälzlager zu produzieren
